케이블 두께 측정

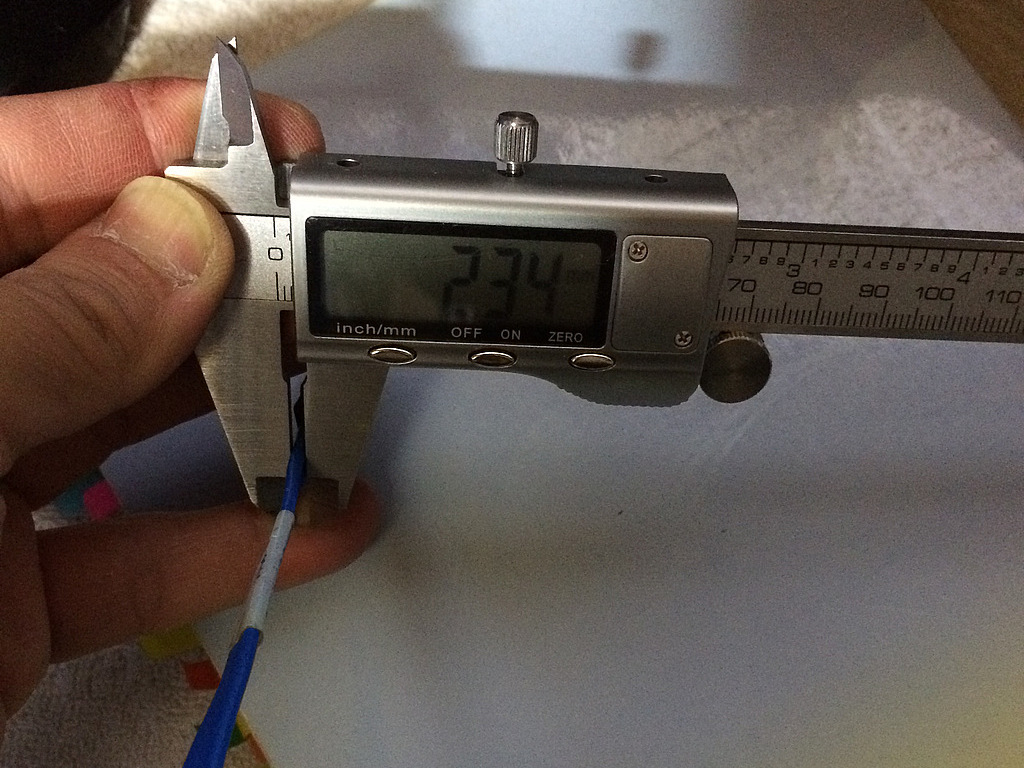

로켓레이드 케이블 두께 2.34mm

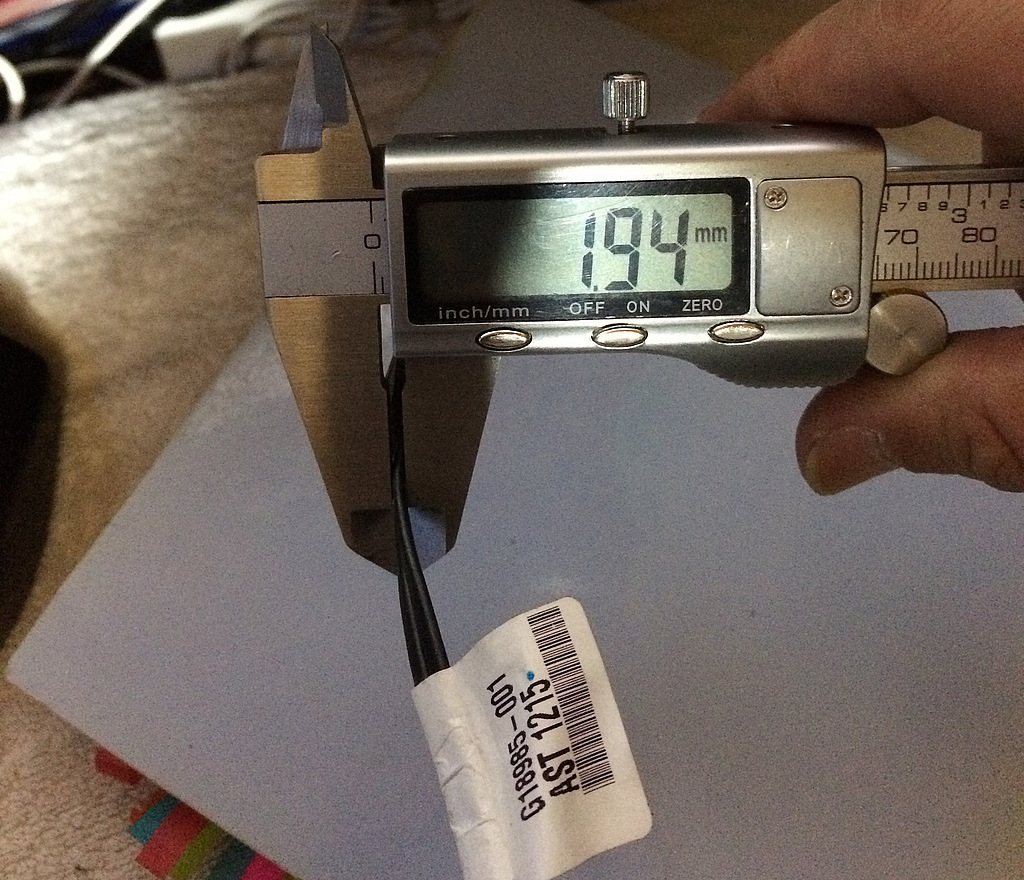

폭스콘제 인텔 SSD 케이블 두께 1.94mm

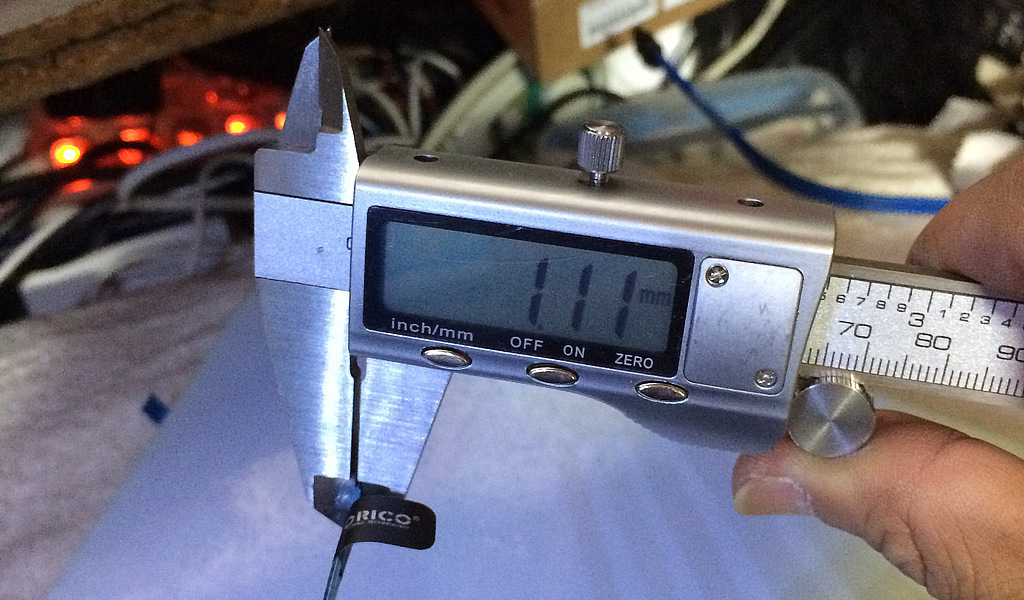

오리코 케이블 두께 1.11mm

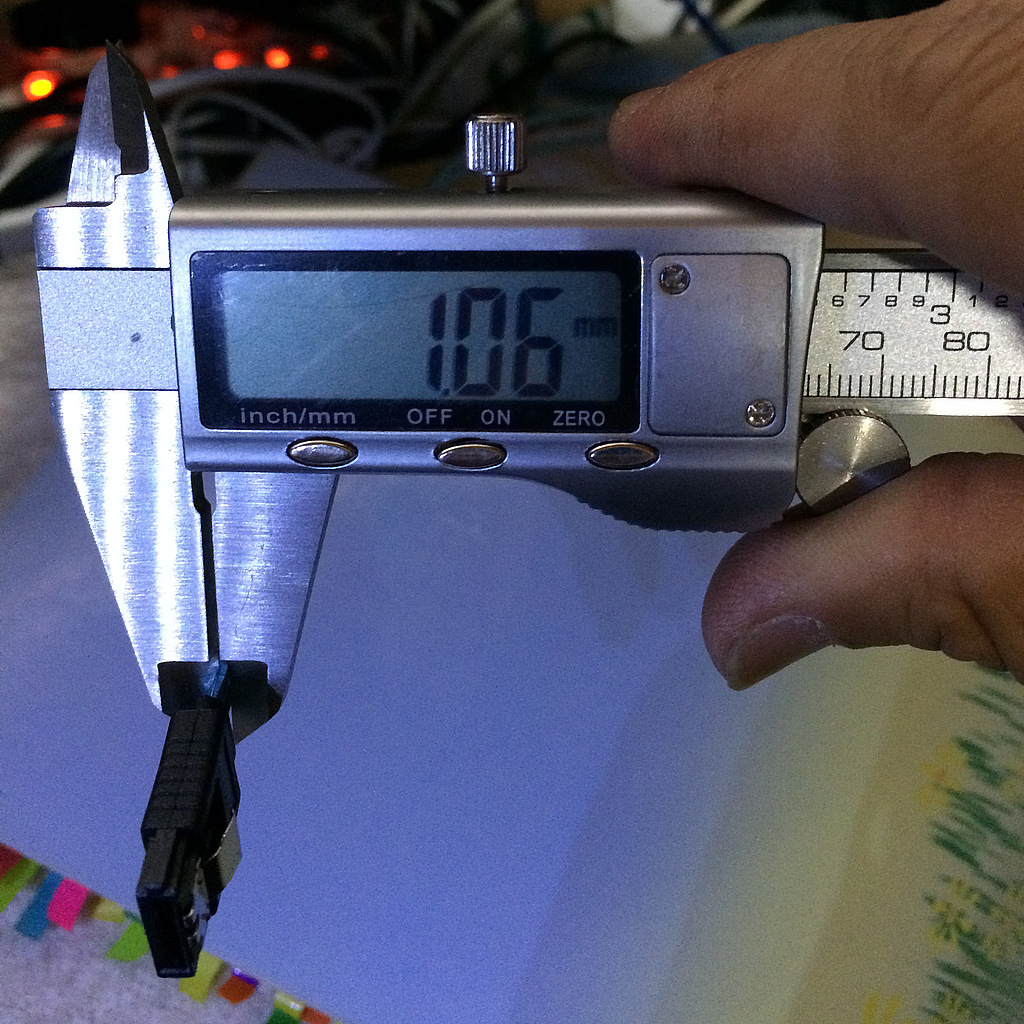

짝퉁 케이블 두께 1.06mm

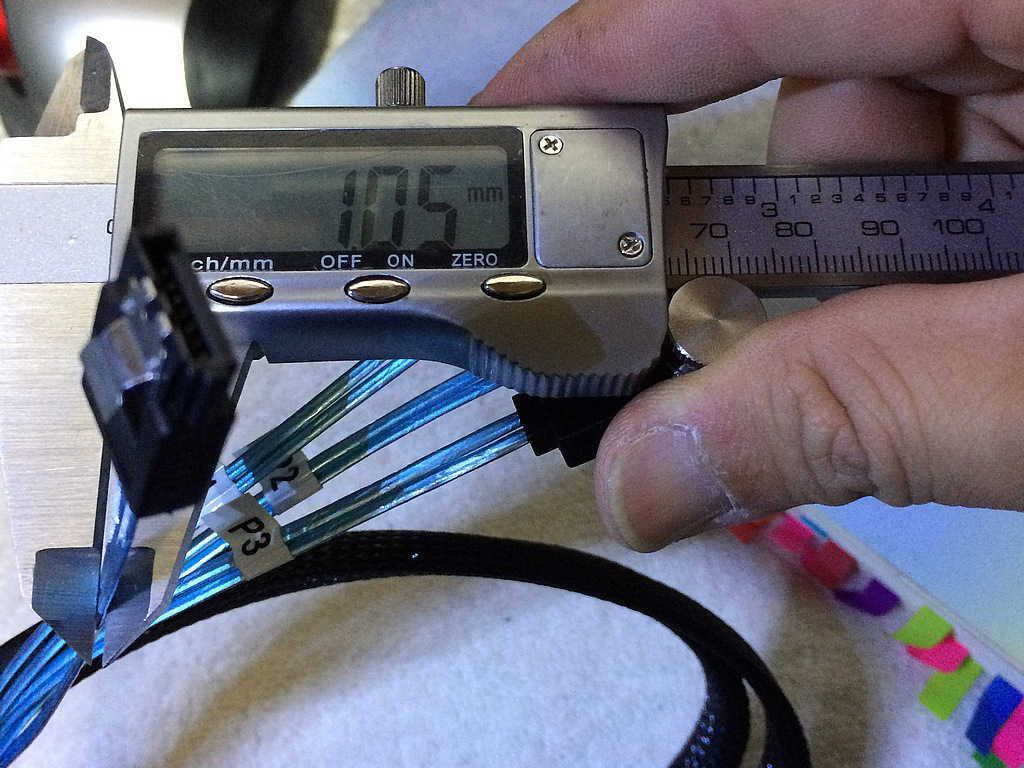

케이블데콘  케이블 두께 1.05mm

얇은 케이블(Thin cable) 가운데 오히려 오리코 케이블이 가장 두껍습니다.

기타

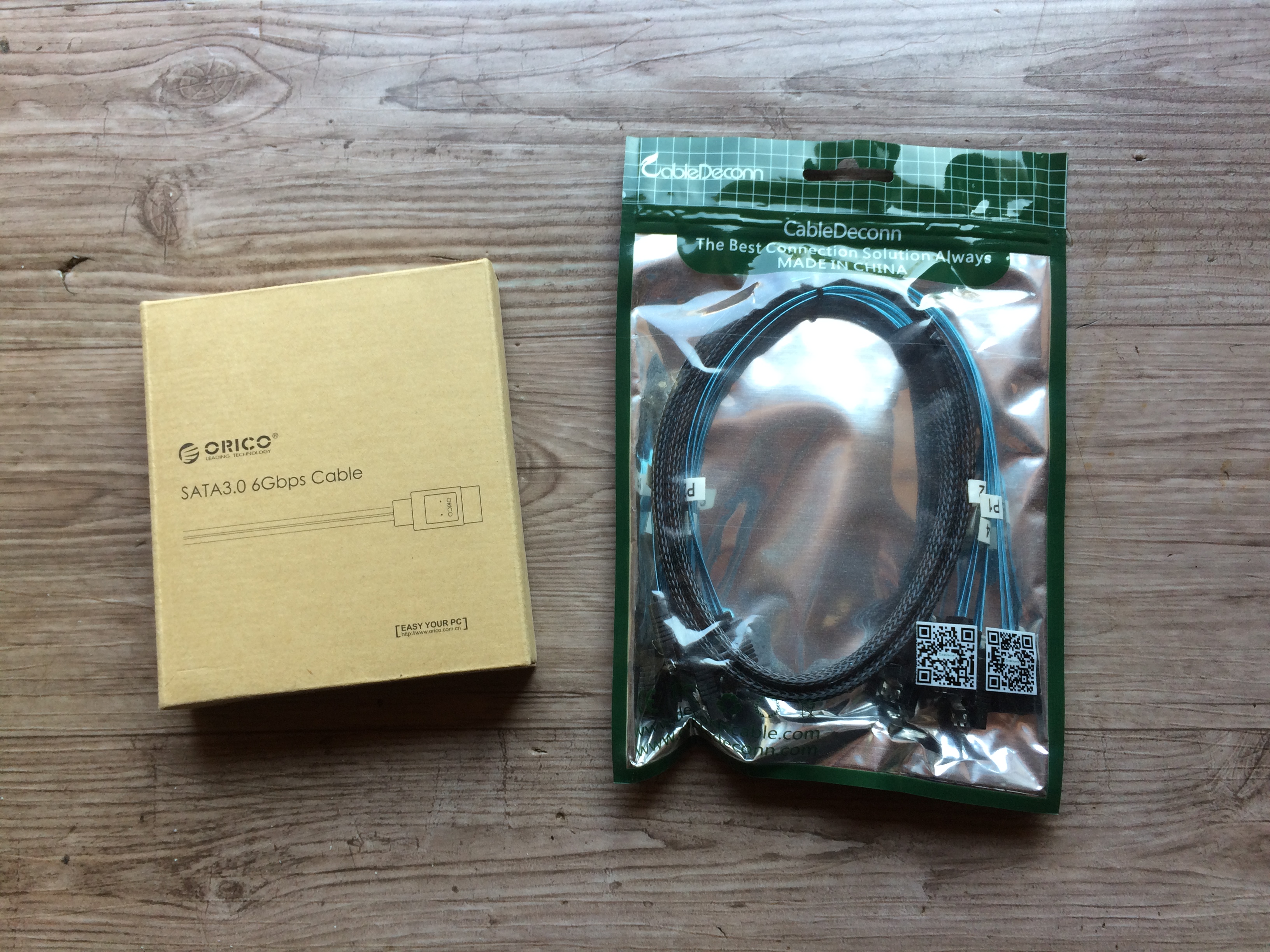

오리코 케이블 박스와 케이블데콘 포장지

오리코 케이블은 저 박스 1개에 케이블 1개가 담겨 있습니다.

케이블데콘 포장지에는 저 4선 묶음 케이블이 1개 담겨 있습니다. 케이블데콘 포장지의 QR코드는 제품 소개 웹페이지로 연결해 줍니다.

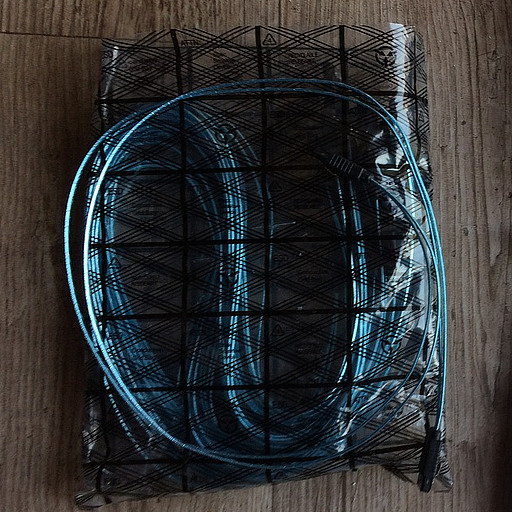

짝퉁 케이블 포장

짝퉁 케이블은 주문한 수량만큼 저 비닐 봉다리에 넣은 뒤 뽁뽁이 소포 봉다리로 쌓여서 옵니다.

참고

참고로 SATA 데이터 케이블은 7가닥이며, 사타 플러그도 7핀입니다. 그런데 하이포인트사의 로켓레이드(RocketRaid) 케이블이나 인텔의 폭스콘제 케이블도 두 부분으로 나뉘어 있고, 각각 4가닥씩 8가닥이 7개의 핀에 연결되어 있습니다. 가운데에 2가닥이 정중앙 4번째 핀에 연결됩니다. 좀 특이한 구조인데, 이것은 SATA 1과 SATA 2 이후의 핀배열이 약간 달라졌기 때문입니다.

SATA 1에서는 7가닥이 각각 피복에 쌓인 뒤, 그것을 모아서 피복으로 덮어서 출시했습니다. 즉, 피복이 2겹입니다.

그런데 SATA 1보다 나중에 나온 SAS 규격은 2부분으로 나뉘는 케이블 구조를 가집니다.

나중에 SAS 케이블을 흉내내어 만든 케이블의 성능이 더 좋음이 알려지자, 좀 좋은 케이블을 만드는 회사는 그 규격을 따라합니다.

결국 가장 안쪽에서 각각의 전선 1가닥이 피복으로 덮이고, [접지/보내기신호+/보내기신호-/접지[접지/받기신호+/받기신호-/접지] 형태로 피복에 쌓입니다. 핀 번호로 보면, [1,2,3,4] [4,5,6,7] 순서가 되어 4번이 두 개가 됩니다.
저 얇은 케이블은 피복과 피복 사이에 알루미늄으로 나뉘어 있어서, 총 3겹의 피복이 입혀져 있습니다.

얇아도 오히려 더 고급입니다. (단, 짝퉁은 안 잘라봐서 모르겠네요. 3겹이라고 믿어야겠죠?)

또한 로켓레이드와 폭스콘 케이블도 두 부분으로 나뉘어 있습니다.

글쓴이는 koc/SALM입니다.
본문에 저작권에 대한 사항이 나타나지 않거나, 저작권이 BY-SA로 표기되어 있다면,
이 글은 GFDL로 공개한 글입니다.

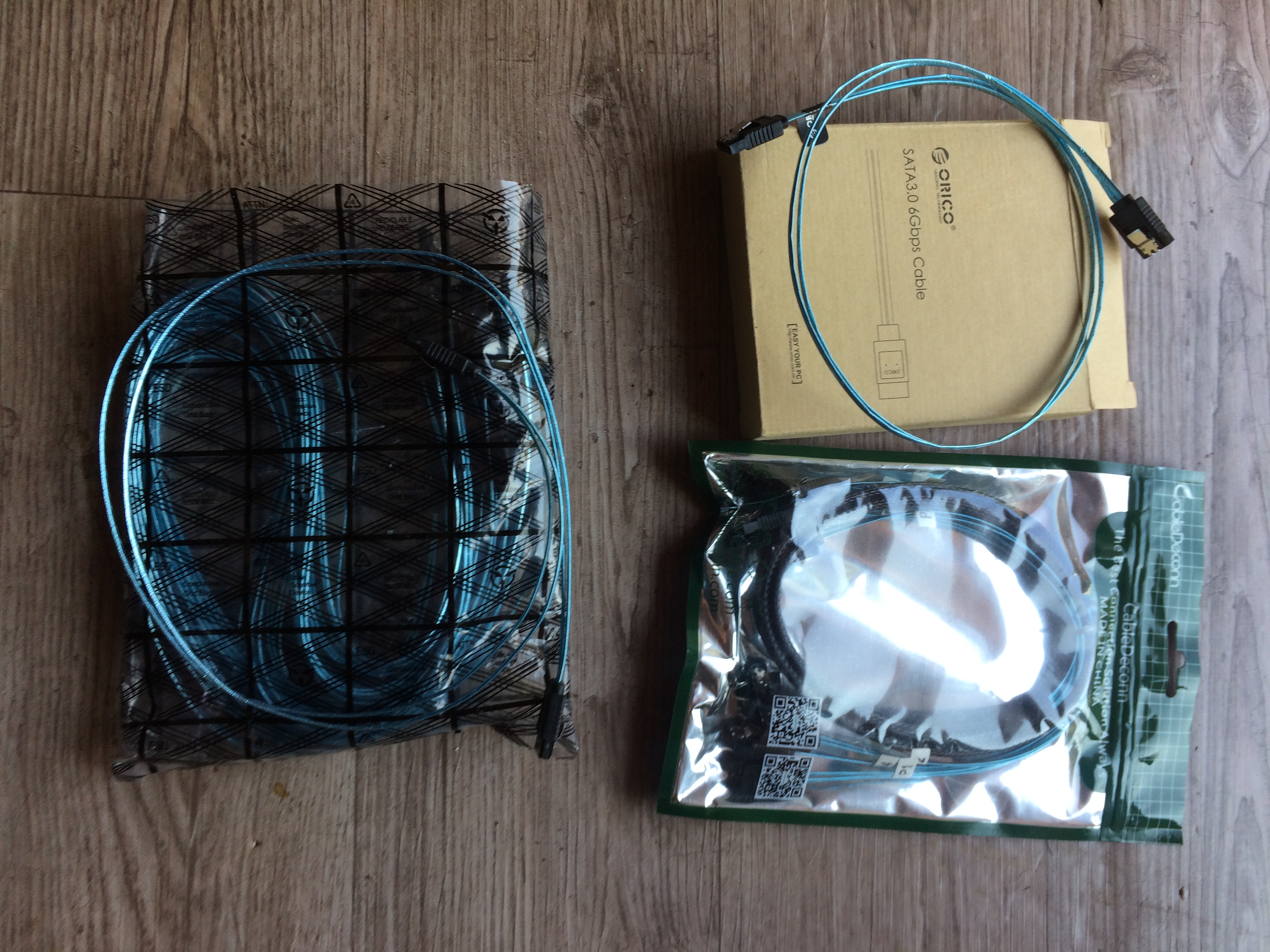

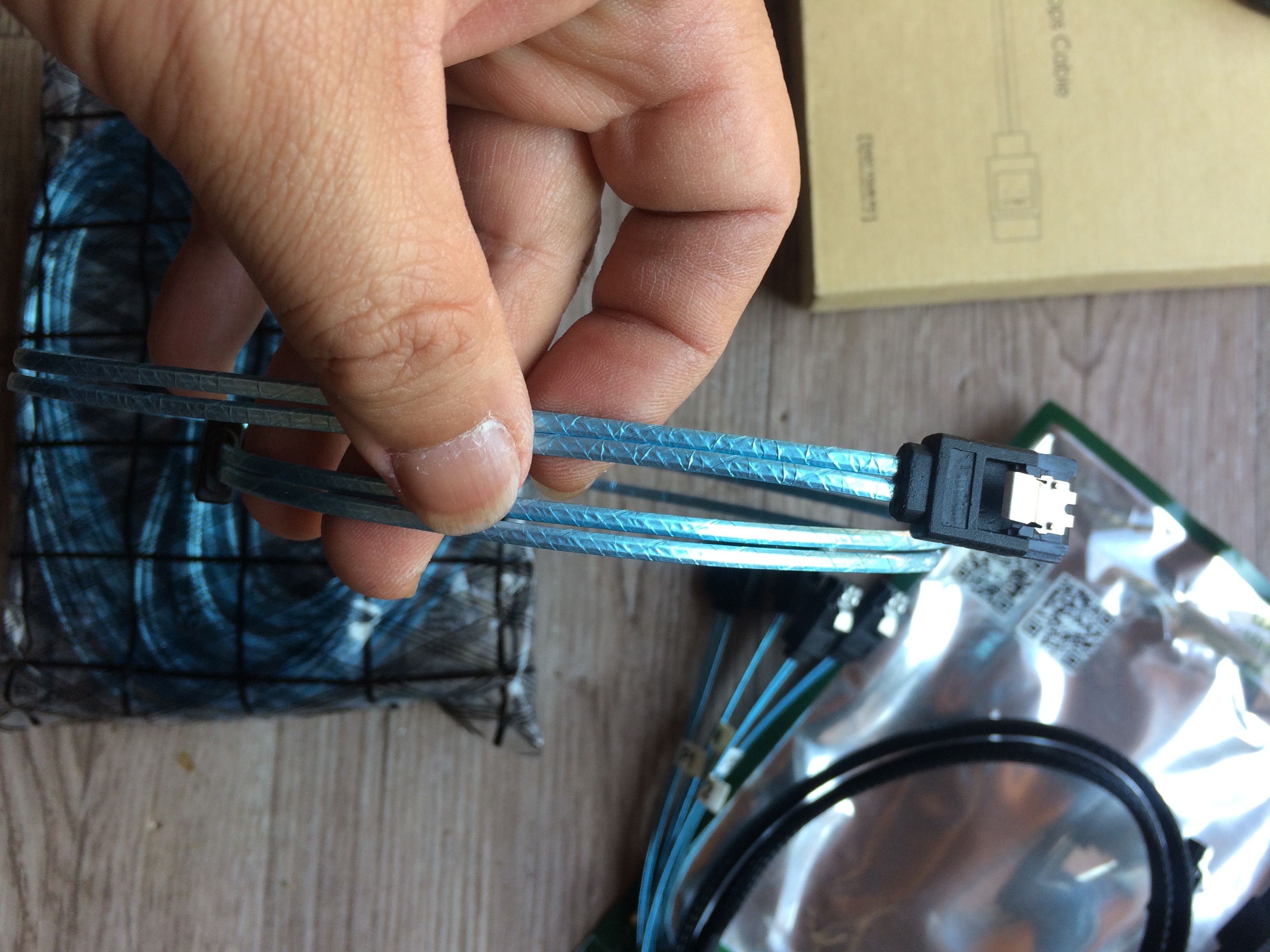

지금까지 사서 모은 아주 얇은 사타 케이블 3종입니다.

이런 종류의 얇은 케이블은 원래 서버에 쓰이는 SAS 케이블에서 주로 쓰였으며, 대량생산에 발맞춰 SATA용으로 제작되었습니다.

오른쪽 위가 오리코 제품으로 가장 비쌉니다. 1개에 7달러 정도 주고 5개를 알리익스프레스에서 직구하였습니다.

오른쪽 아래가 4개 묶음 케이블인데, 1개에 12달러 정도 주고 4개를 알리익스프레스에서 직구하였습니다.

왼쪽이 가장 싼 케이블인데, 1개에 2~2.5달러였는데, 총 12개를  알리익스프레스에서 직구하였습니다.

비교

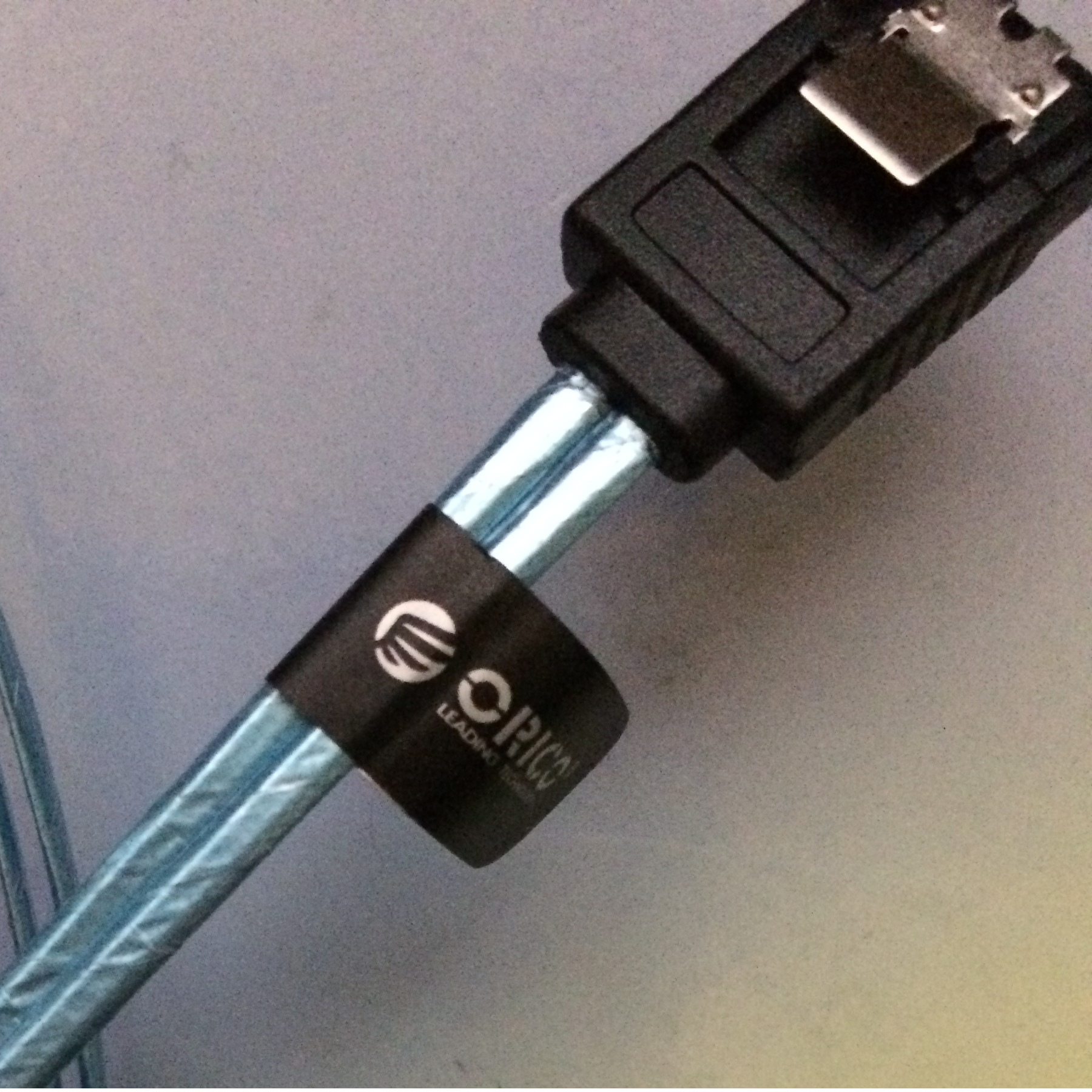

Orico 케이블 - 뿌옇게 찍힌 줄도 모를 만큼 매끈한 케이블입니다.
벌크 케이블 - 매우 자잘한 자국이 있습니다. 겉보기에 가장 품질이 안 좋습니다.
CableDeconn 케이블 - 중간 정도의 품질입니다. 4선 묶음이라 케이블 번호가 적혀 있습니다.

케이블 너비 측정

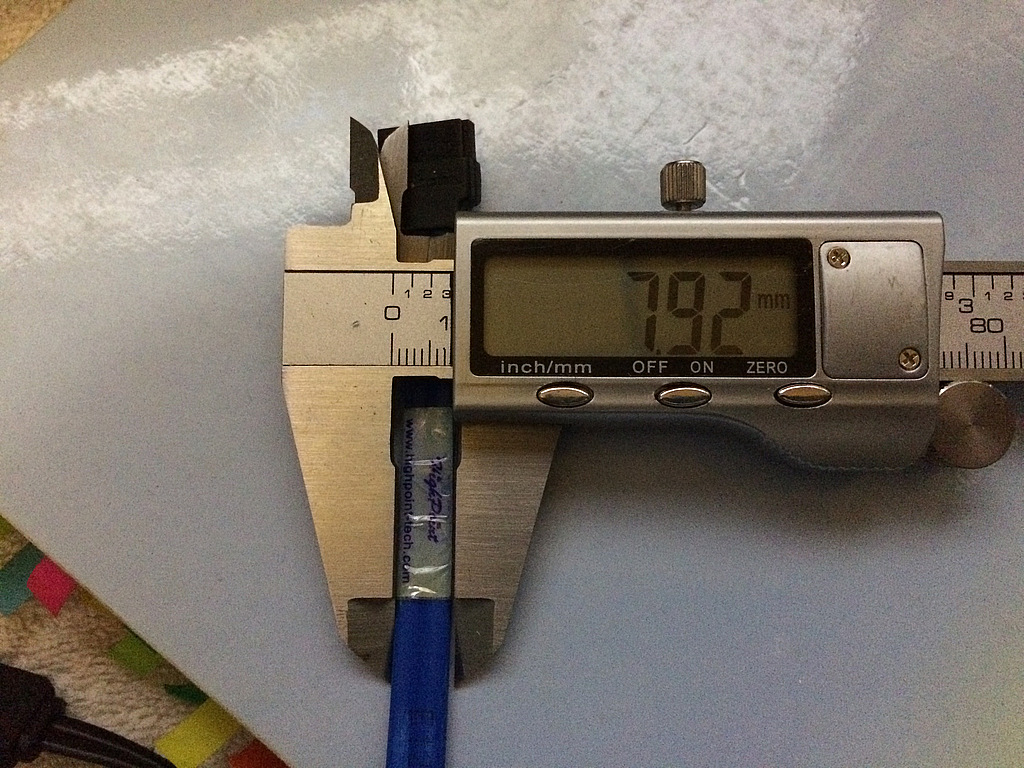

HighPoint사의 제품. 나름 좋은 케이블인데, 아주 뻣뻣합니다.

현재 하이포인트사의 로켓레이드(RocketRaid) 케이블입니다. 7.92mm라면, 사실상 8.0mm이며, 꽤 넙적한 편이며, 동시에 대부분 저 정도로 넙적합니다.

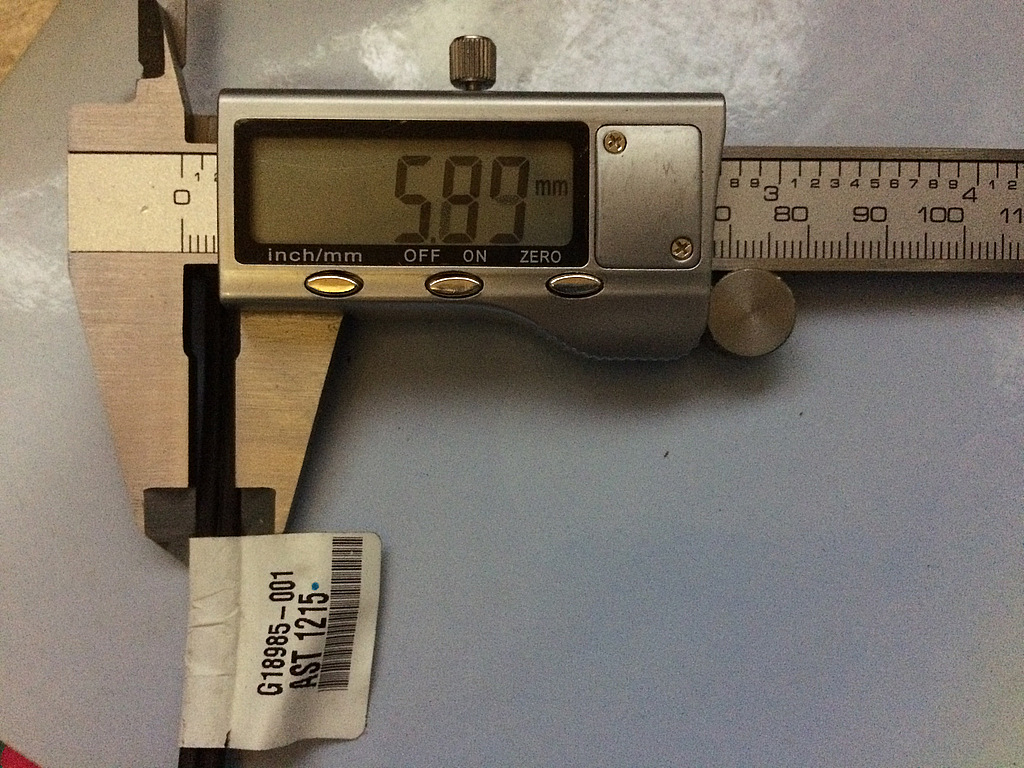

Foxconn 케이블 너비 5.99mm

인텔 SSD에 함께 들어있던 폭스콘 케이블입니다. 꽤 부드럽고 마감도 잘 된 케이블입니다. 5.99mm인데, 6.0mm라고 봐도 무방합니다.

로켓레이드 케이블보다는 매우 부드러운 케이블입니다. 설치할 때도 그만큼 편합니다.

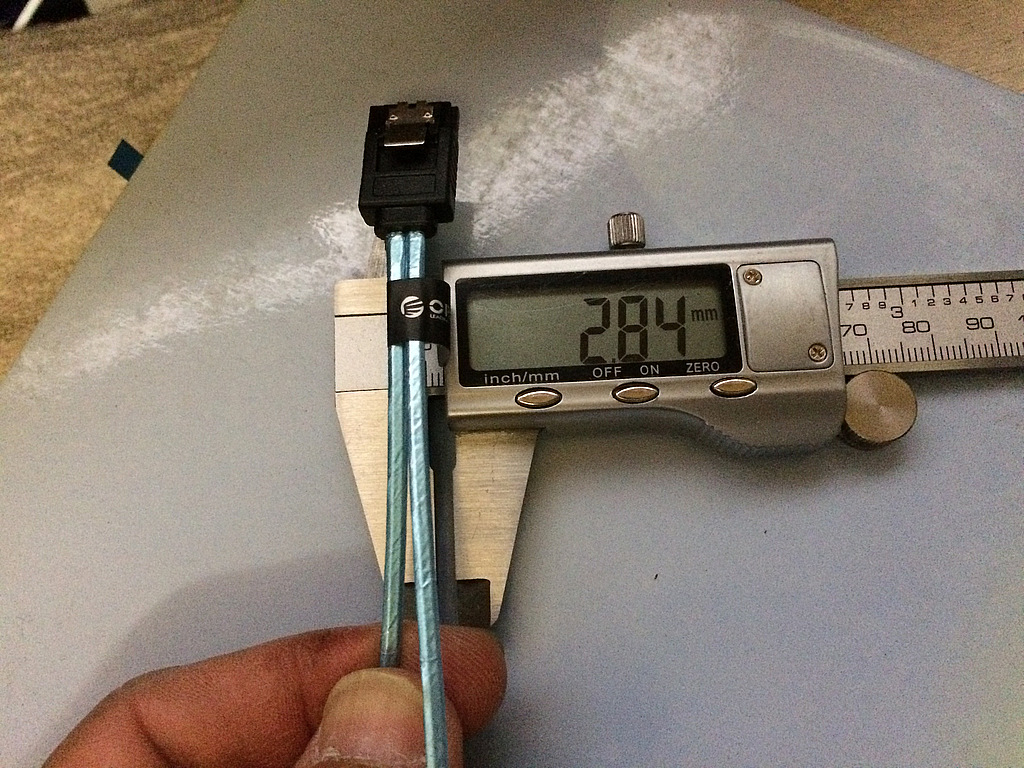

오리코 케이블 1가닥 2.84mm

오리코 케이블 1가닥 너비가 2.84mm입니다. 2가닥은 5.68mm입니다. 사실 2가닥은 별로 안 중요합니다. 겹쳐서 쓰는 경우가 대부분이라서...

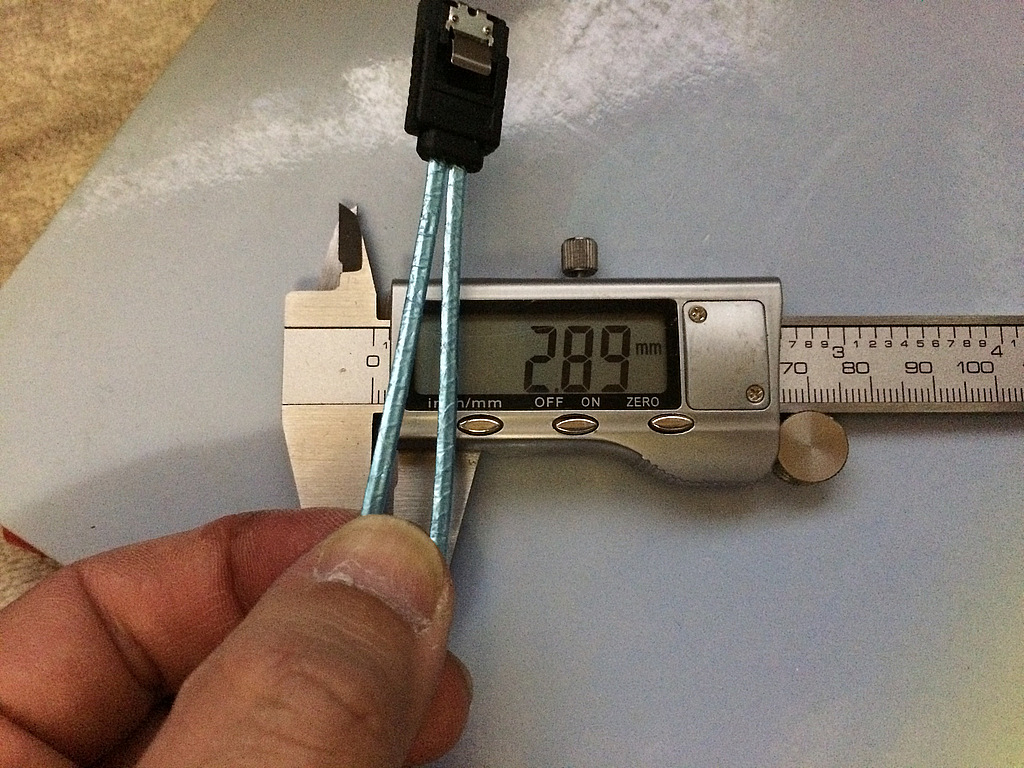

짝퉁 케이블 1가닥 2.89mm

짝퉁 케이블 1가닥은 2.89mm, 2가닥은 5.78mm입니다.

케이블데콘 케이블 1가닥 2.67mm

케이블데콘 케이블이 가장 너비가 좁습니다.

일단 여기에서 끊겠습니다. 사진 10장 제한이 걸리네요.

글쓴이는 koc/SALM입니다.
본문에 저작권에 대한 사항이 나타나지 않거나, 저작권이 BY-SA로 표기되어 있다면,
이 글은 GFDL로 공개한 글입니다.

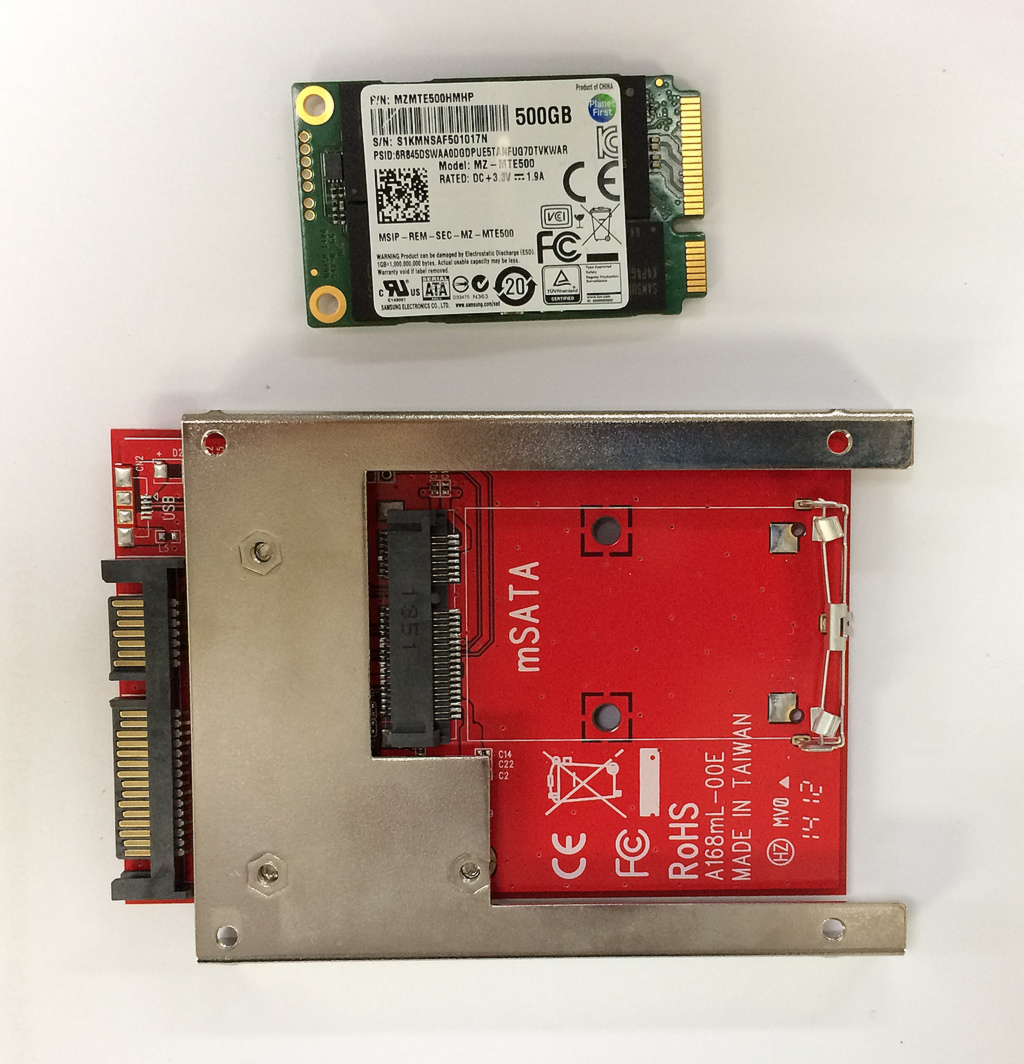

mini-SATA SSD 512GB 및 256GB

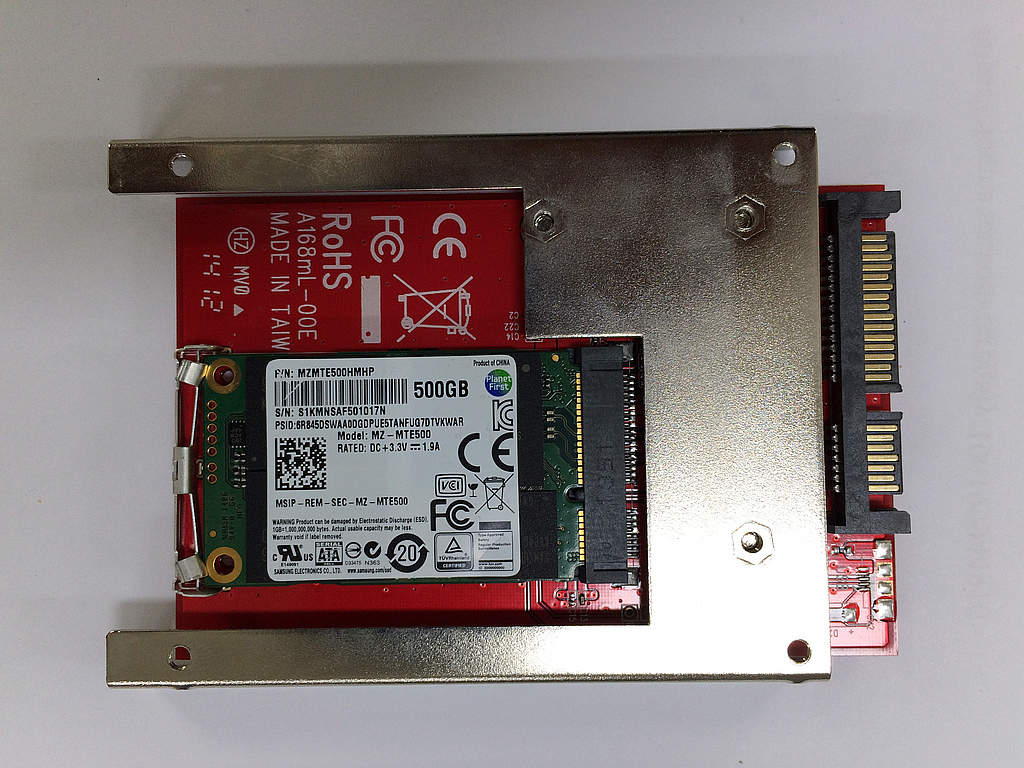

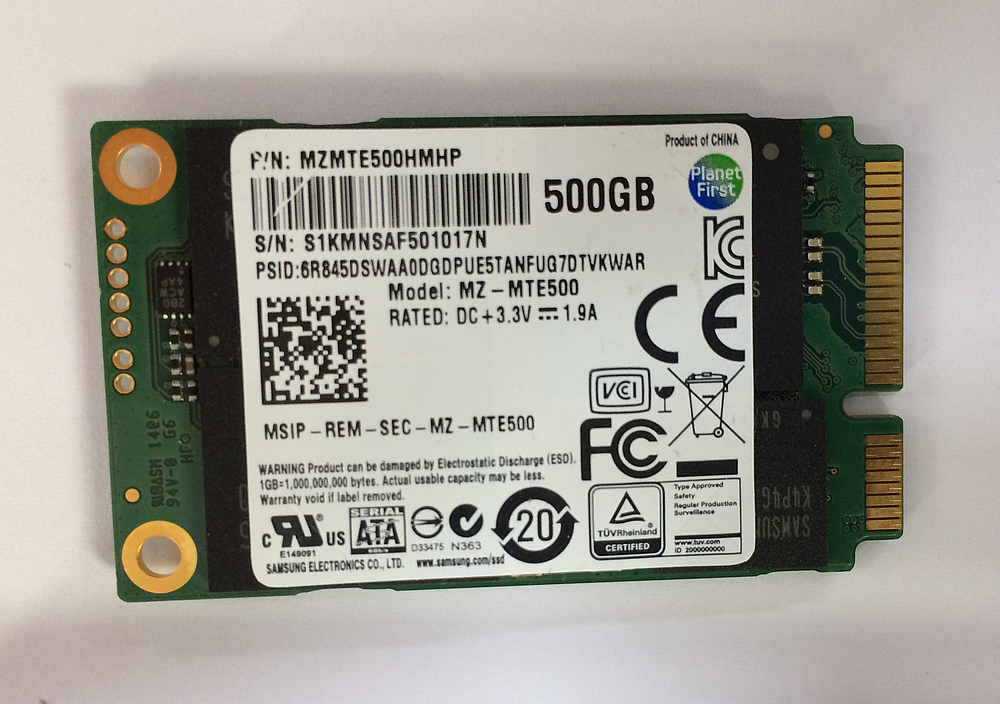

삼성 msata

MZMTE500HMHP - Samsung 840 EVO 500GB TLC SATA3 mSATA SSD

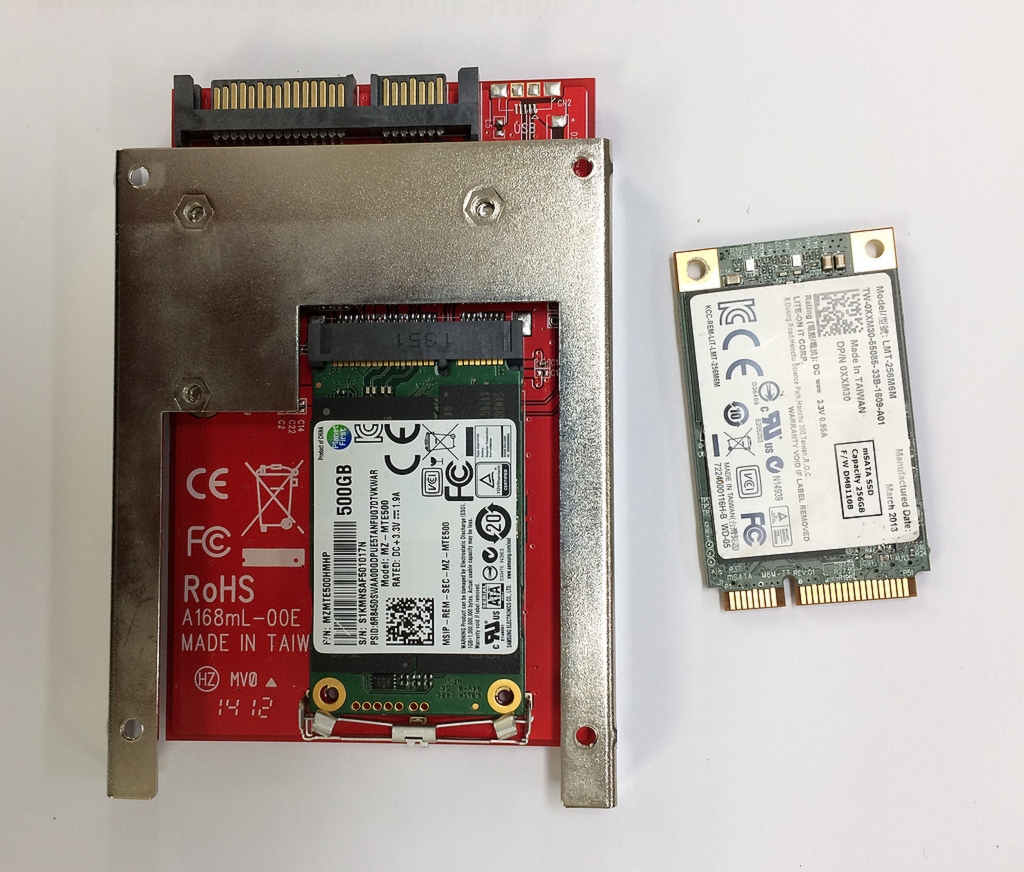

Liteon

Lite-on it - LMT-256M6M

라이트온에서 직접 제작한 제품은 아니고, 저렇게 판매만 합니다.

글쓴이는 koc/SALM입니다.
본문에 저작권에 대한 사항이 나타나지 않거나, 저작권이 BY-SA로 표기되어 있다면,
이 글은 GFDL로 공개한 글입니다.

경성 큐닉스 모니터는 제조사에서 판매한 초기 상태로 벽걸이로 사용할 수 있지만, 그래도 목부분이 좀 어색하니 제거하는 게 낫습니다.

홈페이지 설명

큐닉스 홈페이지에서 FAQ를 살펴보면 위와 같이 서로 정반대의 설명을 하고 있습니다.

저 역시 직접 분리하지 말고, 그냥 그대로 포장해서 AS 신청(목부분 분리 신청)을 하는 게 낫다고 생각합니다.

아무튼 스텐드(받침대)를 먼저 분리할 경우 목부분을 제거하기가 매우 어렵습니다

직접 제거할 사람만 이 글을 참고하기 바라며, 절대로 모든 일은 자신의 책임입니다.

동영상

실제 제거하는 동영상을 보기 바랍니다.

큐닉스 LED 모니터 목부분 제거

절대로 받침대(스텐드)를 먼저 제거하는 게 아닙니다.

작업 순서

동영상을 참고하여 제가 작업한 순서를 설명하겠습니다. 작업하기 전에 손에 수건을 칭칭 감아주거나, 동영상처럼 장갑을 끼는 게 좋습니다.

  1. 먼저 완전히 조립을 마친다. - 이 제품은 본체+목, 받침대, 이렇게 두 부분으로 나뉘어 상자에 들어 있습니다. 이것을 동영상처럼 완전히 조립을 마칩니다.
  2. 바닥에 스티로폼이나 방석, 베개 등을 깔고, 그 위에 모니터를 얹습니다.
  3. 받침대(스텐드) 부분을 좌우로 마구 때려 줍니다. 이때 부서지지 않게 주의합니다.
  4. 본체와 목 사이에 틈이 약간 벌어지면, 목을 잡고 좌우로 흔들어 줍니다.
  5. 그게 아니면, 동영상처럼 더 때려 줍니다.
  6. 본체와 받침대+목부분으로 분리됩니다.

빨강색 부분과 주황색 부분을 번갈아가며 강하게 때립니다.

저는 바닥에 스티로폼을 깐 상태에서 저렇게 제 무릎과 장딴지에 얹고 작업했습니다.

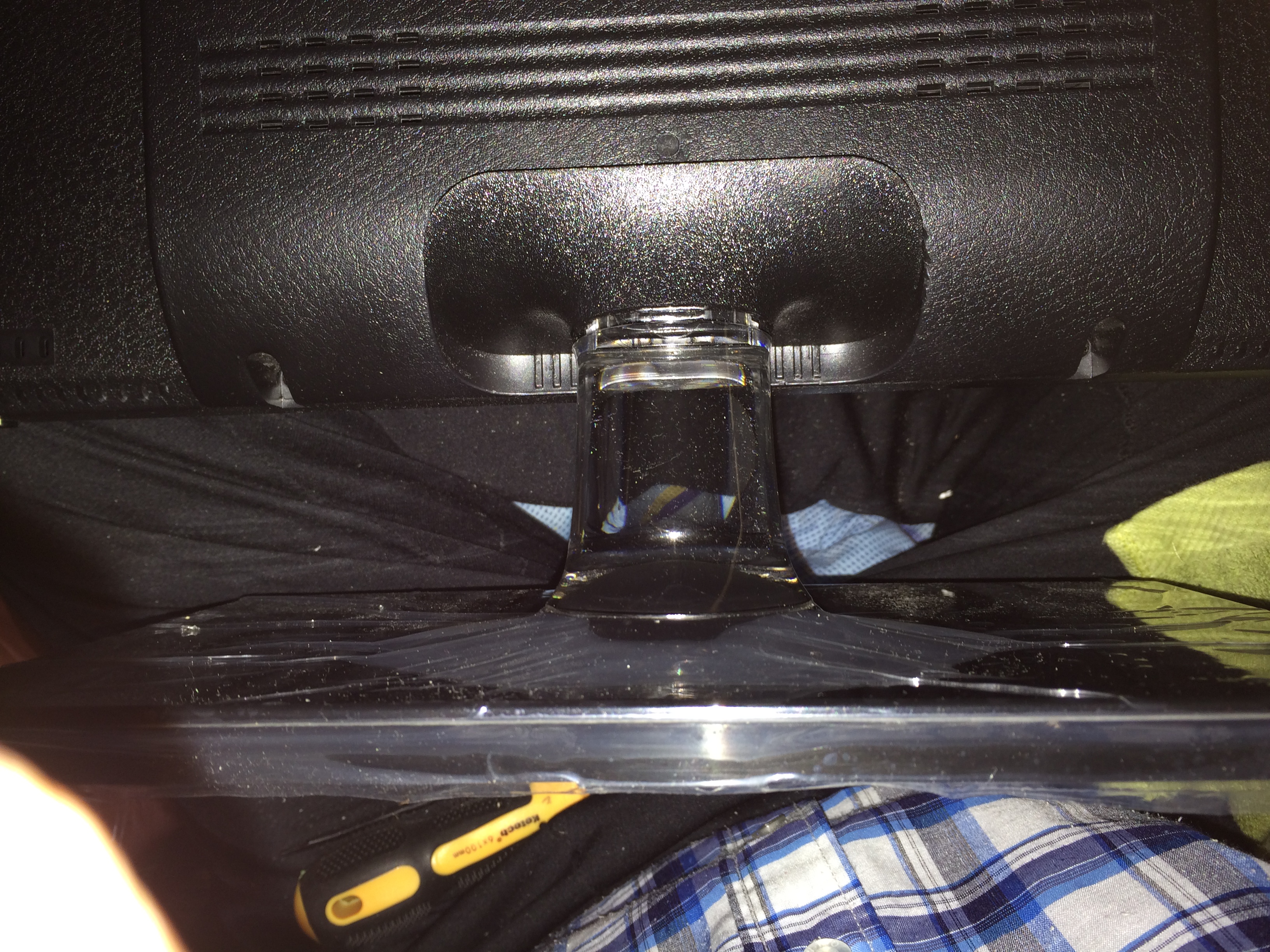

1자 드라이버가 들어갈 만큼 틈이 생깁니다.

위와 같이 틈이 생기면 더 때려주거나, 목을 잡고 좌우로 마구 흔들어 줍니다.

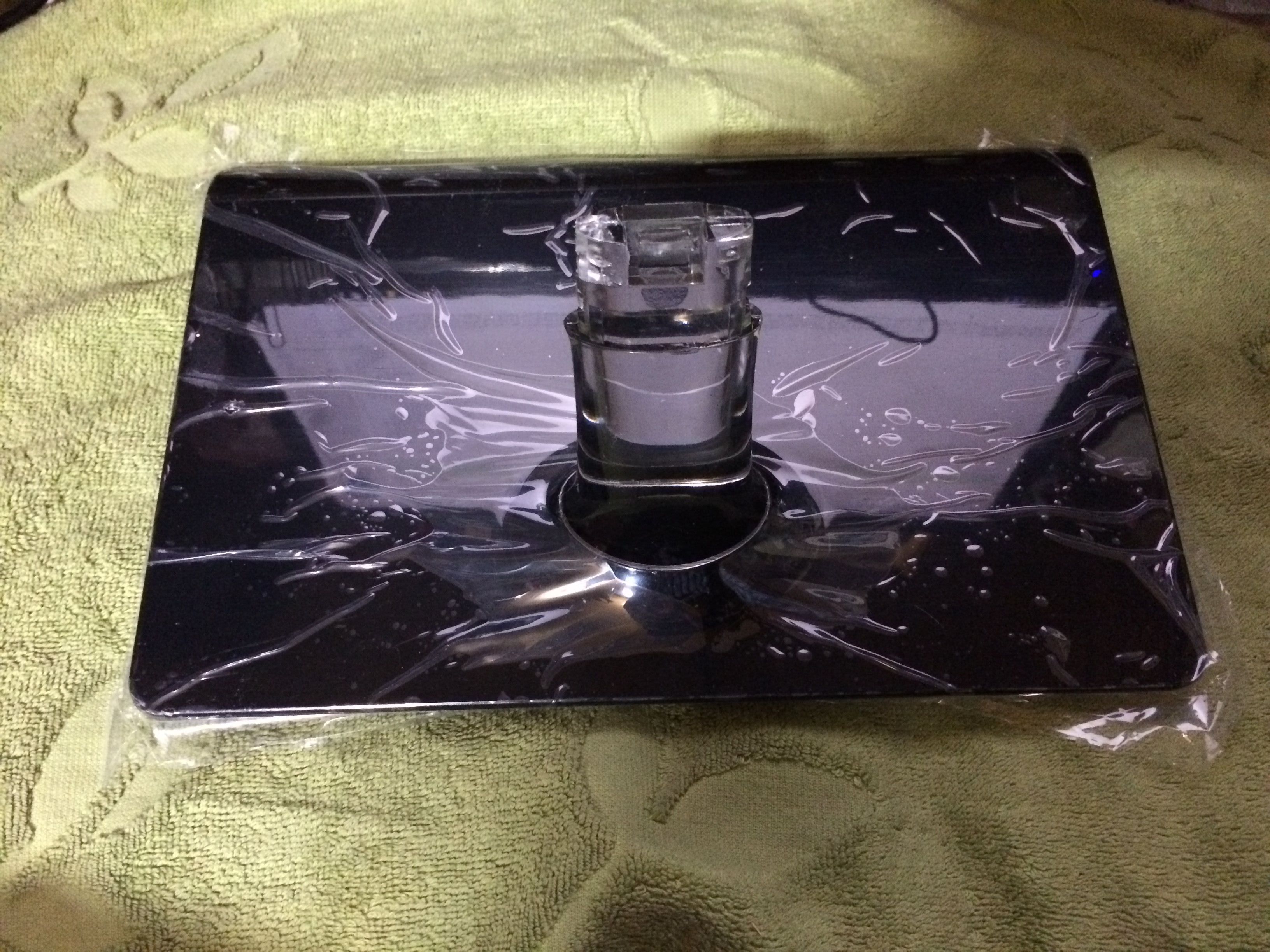

분리된 스탠드+목부분

목부분과 스텐드가 잘 분리되었습니다.

목부분을 잡고 흔들어도 잘 안 빠지는 이유가, 저 노랑색 원에 있습니다. 저기에 빠지지 않도록 미늘(걸림쇠)이 있습니다.

결론

아무튼 잘 되었습니다.

글쓴이는 koc/SALM입니다.
본문에 저작권에 대한 사항이 나타나지 않거나, 저작권이 BY-SA로 표기되어 있다면,
이 글은 GFDL로 공개한 글입니다.

경성 큐닉스 QX2710LED DPmulti TRUE 10 (KXG QX2710 LED 에블루션Ⅱ DPmulti TRUE 10) 제품.

구매는 꽤 오래 전에 했는데, 개인 사정으로 이제야 써먹네요.

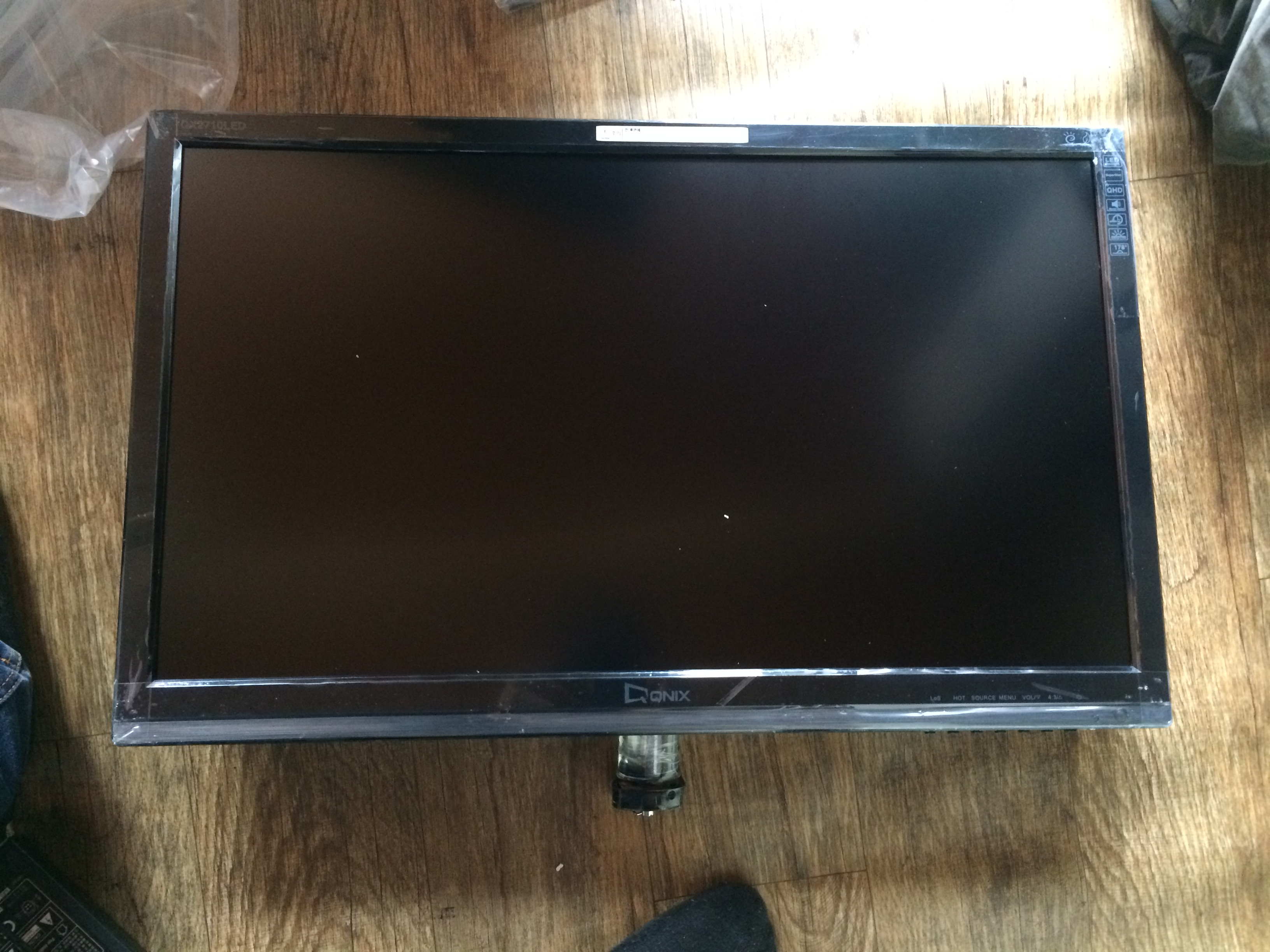

앞면
뒷면
뒷면 상품 정보 표시
여러 연결 단자

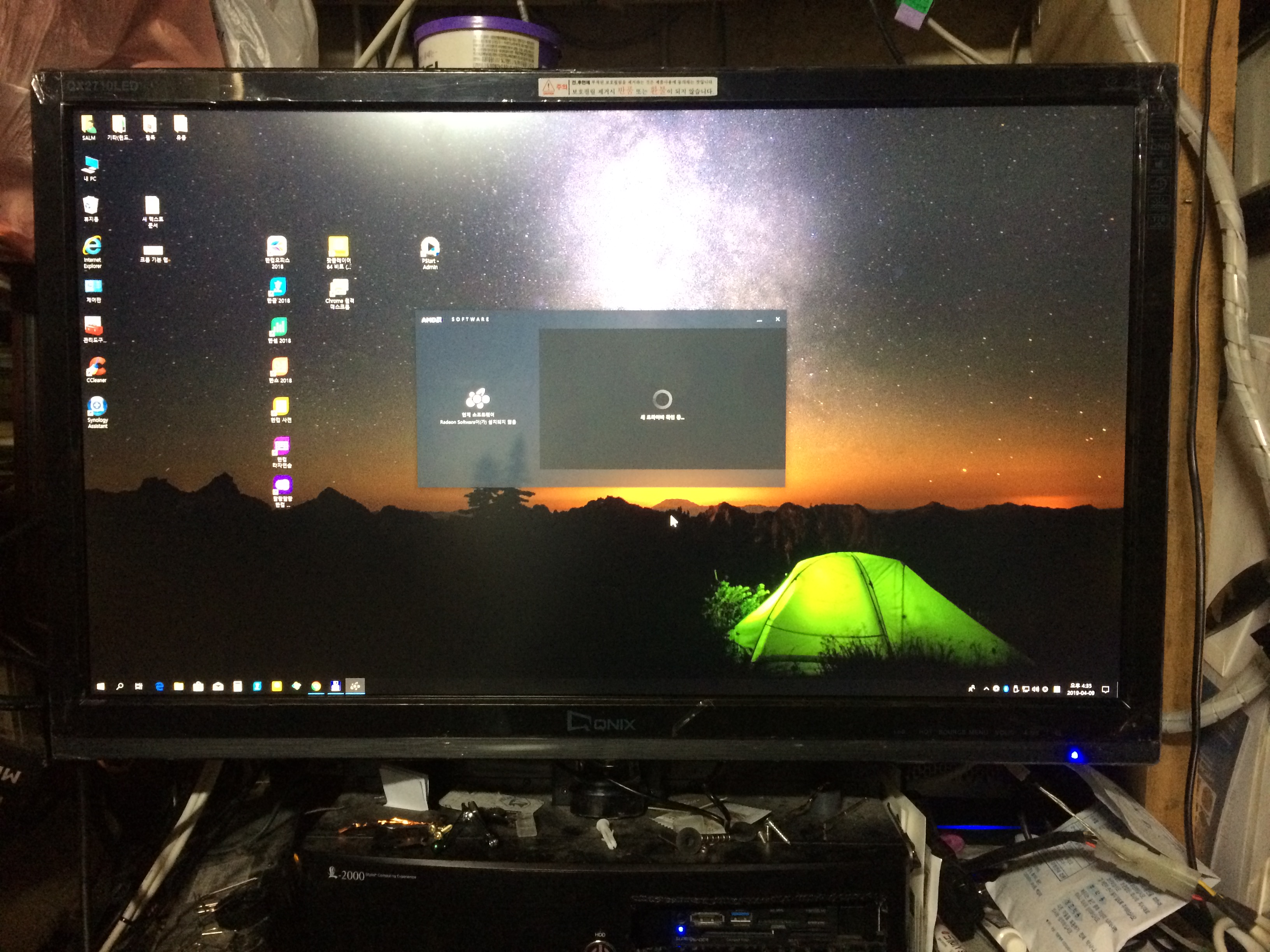

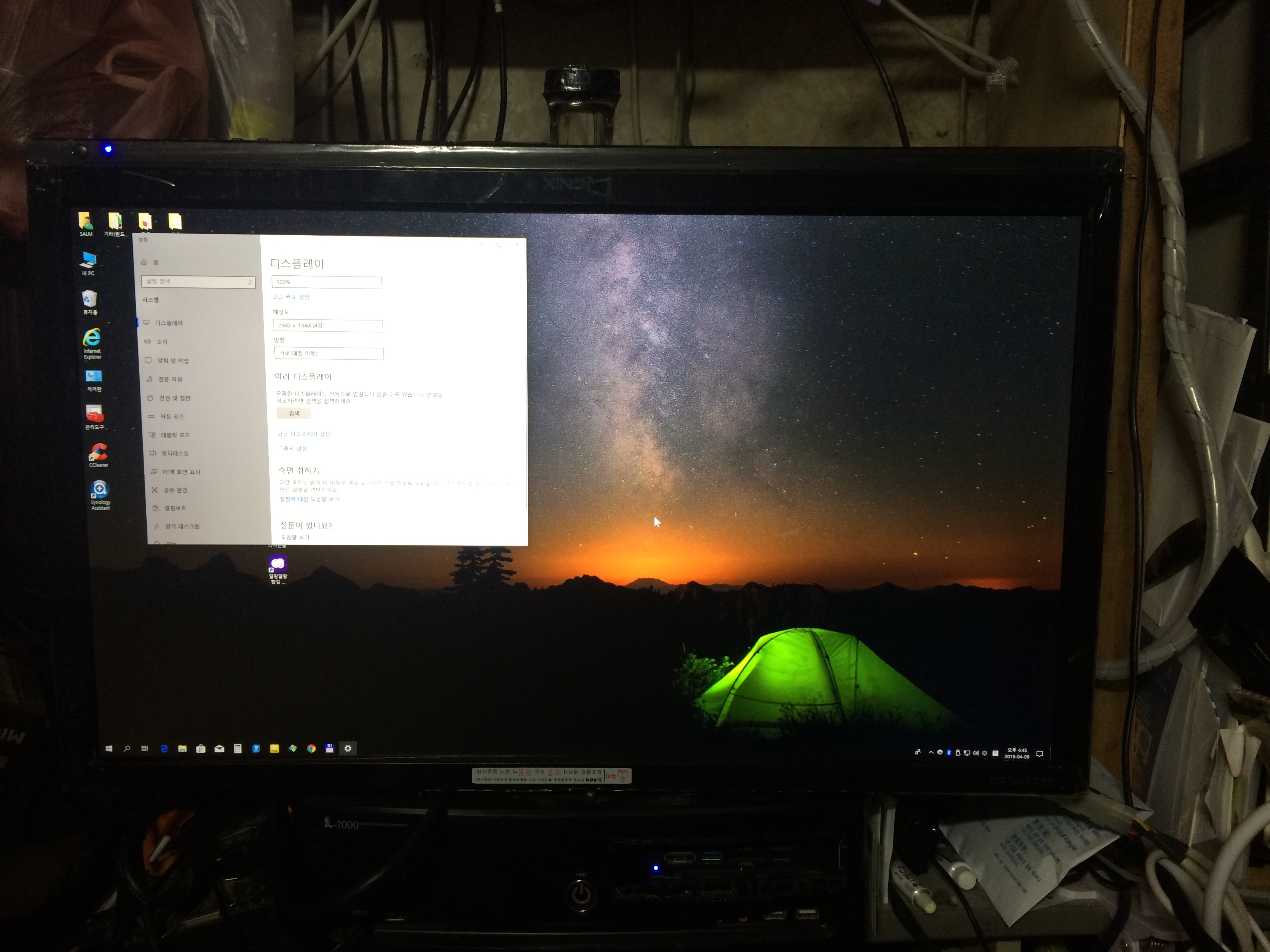

정상 설치 - 약간 높다.
역상 설치 - 약간 낮다.

제 컴퓨터 케이스가 특이해서... 아무튼 저렇게 설치했습니다.

나중에 목부분을 제거하고 정상 설치를 했습니다.

목부분 완전 조립 상태
제거된 목부분

저 목부분이 제거되었다는 건, 정상 설치를 했다는 뜻이죠.
